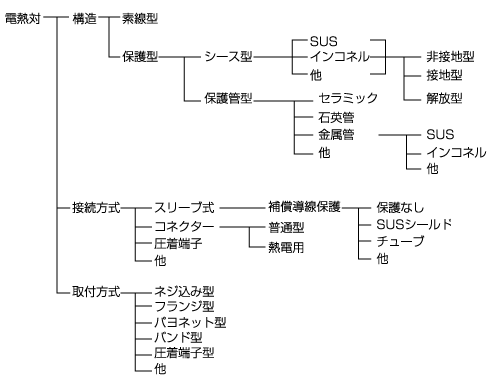

2種類の金属を用いて低温から超高温までの工業用温度計測に、広く使用されている温度センサーです。
一般産業用熱電対から爆発の危険性がある場所に用いられる防爆型熱電対まで、様々な用途に応じた
製品を取り揃えています。
|
|
|
|
|
|
|
|
熱電対の種類
|
|
|
|
記号 |
熱電対の材質 |
温度範囲[°C] |
最高範囲[°C] |
適合する補償導線 |
|
+ |
- |
|
K |
クロメル |
アルメル |
-200~1000 |
1200 |
WX-H |
|
E |
クロメル |
コンスタンタン |
-200~800 |
900 |
EX-H |
|
J |
鉄 |
コンスタンタン |
-40~650 |
750 |
JX-H |
|
T |
銅 |
コンスタンタン |
-200~260 |
350 |
TX-H |
|
R |
白金ロジウム(13%) |
白金 |
0~1400 |
1600 |
RX-H |
|
B |
白金ロジウム(30%) |
白金ロジウム(6%) |
400~1500 |
1800 |
BC-G |
|
|
|
補償導線の被覆の種類
|
|
|
|
記号 |
補償導線の材質 |
|
H |
ガラス編組 |
|
H08 |
ガラス編組 |
|
ステンレスシールド |
|
3R |
シリコン |
|
8R |
テフロン |
|
G |
ビニール |
|
|
|
|
|
|

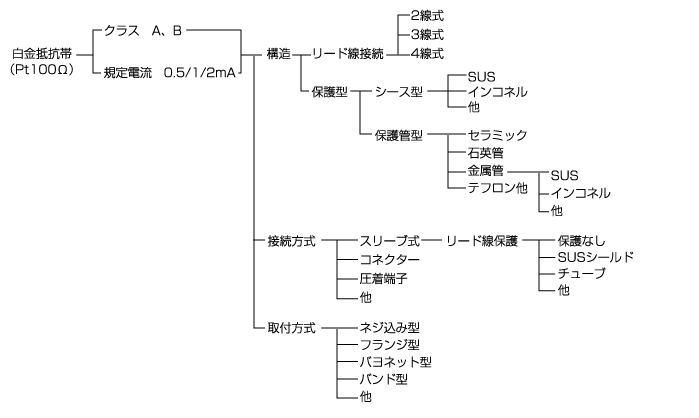

温度に応じて白金(Pt)線の電気抵抗値が変化する性質を用いて、極低温から高温までの工業用高精度
温度計測に広く使用されている温度センサーです。
一般産業用から爆発の危険性がある場合に用いられる防爆型まで、様々な用途に応じた製品を取り揃えて
います。
|
|
|
|
JPT等の旧仕様も製作可能です。詳細はお問い合わせください。
|
|
|
