ホットプレート
ホットプレート
各種試験用熱板として小型(300 x 300)~大型(2570 x 2270)まで
対応可能。

温度均一性に優れ、従来より、軽量・薄型・省エネルギーの
ホットプレートを実現しました。


* 特長

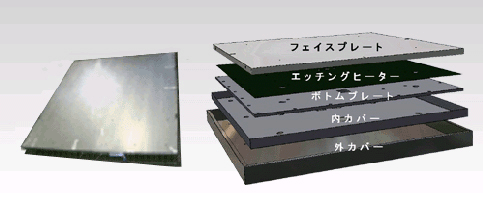

* 構造



* 大型の省エネ・軽量・薄型ホットプレート
熱板(フェイスプレート)の温度均一性がさらにUP!


フェイスプレート温度 [°C] 温度レンジ [°C]
   60 ~ 80 R<1.2
  80.1~100 R<1.5
100.1~130 R<2.0
130.1~150 R<2.5
150.1~180 R<3.0


* 大型ホットプレート(KWL90)の「軽量・薄型・省エネ」化を実現!


軽量 250 [kg]
薄型 60 [mm]
省エネ 23 [kW] (180[°C]安定時)


* 大型ホットプレートについては多分割ゾーン制御で高性能化

ホットプレート
用途

液晶用ガラスベーキング、乾燥、電子部品検査、
各種試験装置、ゴム形成用加熱、基礎の半田付、
樹脂材料の予熱加工、樹脂成形時の金型加熱等

主な仕様

  標準品 受注生産品
製作可能最大寸法 600 x 600 ~2570 x 2270
(更に大型も可能)
電源電圧 単相 AC 200/220V または 三相 AC 200/220V
ヒーター容量 形状により異なる * 形状により異なる
* お客様の指定も可能
加熱方式 エッチングマイカヒーター * エッチングヒーター
* カートリッジヒーター
* 鋳込みヒーター
プレート材質 アルミニウム * アルミニウム
* ステンレス
* 鉄
* 銅
プレート表面処理 硬質アルマイト * アルマイト
* 硬質アルマイト
* タフラム
* 帯電防止フッ素コーティング
* 無電解Niメッキなど
平面度 平滑 打ち合わせによる
表面粗さ 25S 打ち合わせによる
最高使用温度 250 [°C] * アルミニウム : 250 [°C]
* 鉄               : 350 [°C]
* ステンレス    : 450 [°C]
温度均一性 150[°C]にて±2[°C]
(測定ポイント: 5点)
打ち合わせによる
その他 --- * 吸着穴加工
* リフトピン穴加工
* プロキシミティ加工など
納期 1ヶ月以内 打ち合わせによる
コントローラ 適合品有り 打ち合わせによる

標準品

品番 フェイスプレート寸法 [mm] 外形寸法 [mm] ヒーター容量 [kW]
KWL016 300 x 300 330 x 330 x 45 1.0
KWL021 400 x 400 430 x 430 x 45 1.8
KWL027 500 x 500 530 x 530 x 45 2.7
KWL032 600 x 600 630 x 630 x 45 4.0

受注生産品

品番 フェイスプレート寸法 [mm] 被加熱物(ガラス)寸法 [mm] 備考
KWL025 530 x 530 480 x 480
KWL028 600 x 500 550 x 450
KWL040 830 x 730 780 x 680
KWL043 950 x 750 880 x 680
KWL045 980 x 780 900 x 700
KWL050 1050 x 950 950 x 850
KWL063 1350 x 1200 1280 x 1120
KWL090 1940 x 1640 1800 x 1500 G6
KWL117 2320 x 2020 2250 x 1950 G7.5
KWL131 2570 x 2270 2500 x 2200 G8.5


標準品、受注生産品以外にもカスタム品1台からでも製作可能です。
